Схема сетевого блока питания с генератором испытательных импульсов
Через переключатель SA3 и гнезда XS3, XS4 импульс отрицательней полярности, сформированный ждущим мультивибратором, подают на вход испытываемой микросхемы или нужного каскада устройства. Светодиод HL1 индицирует появление импульса и его длительность. Если подвижный контакт переключателя SA3 перевести в нижнее (по схеме) положение, к гнезду XS4 подключается мультивибратор, содранный на элементах DD1.3, DD1.4, DD2.1. Он вырабатывает импульсы положительной полярности, длительность и частоту следования которых можно в некоторых пределах изменять переменным резистором R11 "Частота".
Вы, наверное, заметили, что, в отличие от подобного мультивибратора, рассмотренного ранее (по схеме на "рис. 11, а), последовательно с конденсатором С8 включен резистор R13. Хотя, в принципе, такого резистора может и не быть, включение его желательно. Дело в том, что в начальный момент зарядки конденсатора большой емкости в его цепи возникает мгновенный ток значительной силы, способный вывести из строя выходной транзистор логического элемента-. Резистор же сдерживает скачок тока, предотвращая перегрузку транзистора.
Чтобы можно было контролировать работу второго генератора, к нему подключен вспомогательный мультивибратор, собранный на элементах DD2.2 - DD2.4. Генерируемые им импульсы частотой 800... 1000 Гц поступают через разъем XS5 на головные телефоны. Звук в телефонах будет лишь тогда, когда на вывод 10 элемента DD2.3 поступает высокий уровень напряжения с контролируемого генератора (с вывода 11 элемента DD1.4).
В качестве понижающего можно использовать любой трансформатор мощностью 10... 15 Вт с напряжением на вторичной обмотке 9... 10 В. Подойдет, к примеру, выходной трансформатор кадровой развертки телевизора ТВК-70Л2 или ТВК-110Л2. При самостоятельном изготовлении трансформатора понадобится магнитопровод Ш20х25 или 11120x30. Обмотка Г должна содержать 2100-2200 витков провода ПЭВ-1 0,12...0,14, обмотка II - 95-100 витков провода такой же марки, но диаметром 0,8...1 мм.
Транзисторы VT1 и VT3-любые из серии КТ315, a VT2- любой из серий КТ815, KT8I7, П702. Стабилитрон VD5 желательно подобрать с таким напряжением стабилизации, чтобы выходное напряжение первого стабилизатора (на выводах резистора R2) было в пределах 4,75...5,25 В. Стабилитрон VD6- КС168А, КС168В или КС170А. Переменные резисторы-любого типа, постоянные- МЛТ-0,25 и проволочный (R5). Конденсаторы СЗ и С5 - керамические, остальные - К50-6. Индикатор РА 1 - микроамперметр типа М24 или М494, рассчитанный на ток полного отклонения стрелки 100...300 мА. Сопротивление резистора R6 должно быть таким, чтобы стрелка индикатора отклонялась на конечное деление шкалы при выбранном пределе измеряемого напряжения-6 или 10 В. Светодиод может быть АЛ102 с буквенными индексами А, Б, Г (красного свечения) или В (зеленого свечения). Выключатели и переключатели-любой конструкции, например КМ-1 (SB1), МТ1 ( (SA2, SA3), ТВ2-1 (SA1).
Детали выпрямителя и стабилизаторов удобно смонтировать на общей плате, которую затем установите в корпусе прибора. Монтаж - произвольный, поэтому чертеж платы не приводим.

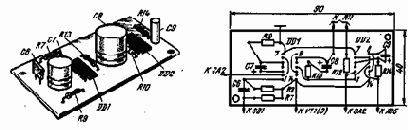

Для монтажа генераторов приготовьте плату размерами 90x40 мм (рис. 21) из любого изоляционного материала. Микросхемы и другие детали размещайте с одной стороны платы, а их выводы, пропущенные через просверленные в плате отверстия, соединяйте отрезками монтажного провода с другой стороны платы.
Рекомендуем придерживаться такого порядка монтажа и проверки работоспособности генераторов. Сначала разместите на плате микросхемы, соедините между собой одноименные выводы питания (7 и 14) и подайте на них напряжение. Измерьте вольтметром постоянного тока напряжения на входных и выходных выводах логических элементов, чтобы убедиться в работоспособности микросхем.
 |
