Схема генератора прерывистого звукового сигнала

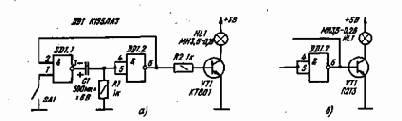

Ждущий мультивибратор, дополненный световым сигнализатором (рис. 15), может стать основой игрового автомата или аттракциона. Например, аттракциона под условным названием "Погаси свечу". Сам аттракцион -это макет горящей свечи на подставке. Если сильно подуть на свечу, то замаскированная в ее "фитиле" лампа накаливания HL1 должна погаснуть, а спустя некоторое время-вновь загореться.

"Секрет" аттракциона в том, что стенка подставки за свечой - легкая непрозрачная ткань, на обратной стороне которой напротив "фитиля" свечи укреплена небольшая жестяная пластинка. Это контакт датчика-выключателя SA1. На расстоянии 3.J.5 мм от нее расположен конец отрезка толстого провода-второй контакт выключателя. Сильная струя воздуха прогибает тканевую стенку коробки, и контакты выключателя замыкаются. На выходе ждущего мультивибратора появляется импульс отрицательной полярности, который закрывает транзистор и гасит Лампу.

Другой пример возможного использования такого автомата-тир для  "стрельбы" теннисным мячом. "Яблочком" мишени служит металлическая пластинка диаметром 80... 100 мм, находящаяся на небольшом расстоянии от второго контакта. При точном попадании в "яблочко" контакты кратковременно замыкаются и сигнальная лампа гаснет. Йо можно сделать так, чтобы лампа индикатора, наоборот, при точном попадании в цель зажигалась. В этом случае надо лишь для индикатора использовать транзистор структуры р-п-р, например серии П213, и изменить полярность подключения выводов его эмиттера и коллектора, как показано на рис. 15, 6, При этом резистора в базовой цепи транзистора может не быть.
