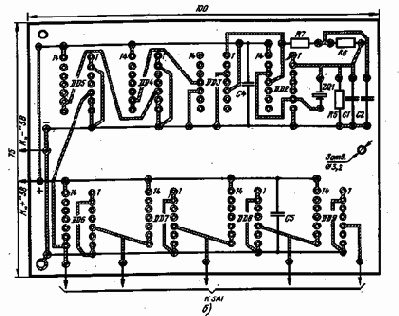

Плата счетчика. импульсов с блоком цифровой информации




Тщательно проверив монтаж и надежность паек, соедините плату с блоком питания и, соблюдая осторожность, под-1фючите блок к сети. Индикаторы должны высвечивать нули. Если теперь общий проводник RO-входов счетчиков, который должен соединяться с выводом 8 элемента DD11.3 устройства управления, замкнуть временно на "заземленный" проводник и на вход С1 (вывод 14) счетчика DD12 подать от испытательного генератора импульсы, следующие с частотой повторения 1...3 Гц, этот узел частотомера будет работать в режиме счета импульсов: индикатор HG1 станет высвечивать единицы, HG2-десятки, a HG3- сотни импульсов. После 999 импульсов на индикаторах высветятся нули и начнется счет следующего цикла импульсов.
