Монтажная плата реле времени


Все тумблеры и переключатель SA1 "Множитель" размещайте на лицевой стенке корпуса реле времени и сделайте возле них соответствующие надписи функционального назначения.

Электромагнитное реле К1 типа РЭС-47 (паспорт РФ4.500.409 или РФ4.500.419) либо другое аналогичное, надежно срабатывающее от источника постоянного тока напряжением 10...12 В.

Монтаж деталей на плате может быть как печатным, так и проволочным-все зависит от имеющихся материалов и опыта монтажных работ. Проводники цепей питания микросхем целесообразно разместить яа плате со стороны размещения (установки) микросхем (на рис. 45 обозначены непрерывными линиями, пересекающими печатные проводники), что при печатном монтаже уменьшит число неизбежных перемычек, а при проволочном-избавит от случайных-соединений монтажных проводников в местах пересечения.

Если детали предварительно проверены и монтаж выполнен точно по принципиальной схеме, реле времени настройки не требует. Проверить же работоспособность отдельных узлов можно с помощью знакомых вам светодиодного или транзисторного пробника и вольтметра постоянного тока.









ЦИФРОВОЙ ЧАСТОТОМЕР

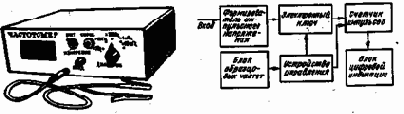

Конструирование этого измерительного прибора (рис. 46) должно стать для вас обобщением, сведением воедино и практическим применением знаний и навыков по основам цифровой техники. Прибор позволит измерять синусоидальные гармонические и импульсные электрические колебания частотой от единиц герц до 10 МГц и амплитудой от 0,15 до 10 В, а также считать импульсы сигнала.
