D-триггер со счетным входом




Затем нажали на кнопку 5В1, чтобы изменить уровень входного сигнала. В результате третий тактовый импульс своим фронтом сразу же переключил триггер в нулевое состояние, которое сохранялось до прихода шестого импульса, когда кнопку отпустили и на входе D уже был сигнал высокого уровня. Далее при изменении уровней входного сигнала триггер переключился в нулевое состояние по фронту седьмого тактового импульса, а по фронту восьмого-в единичное."

Эти опыты и графики, характеризующие логику действия D-триггера в" режиме приема информации, позволяют сделать выводы: если на входе D сигнал высокого уровня, триггер по фронту тактового импульса на входе С устанавливается в единичное состояние, а если низкого, то в нулевое. На спады синхронизирующих импульсов D-триггер не реагирует. Каждое изменившееся состояние триггера означает запись в его память принятой информации, которая может быть считана или передана для расшифровки другому логическому устройству цифровой техники.

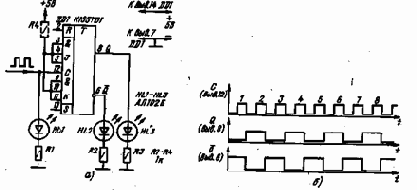

Следующий опыт -испытание D-триггера в режиме счета, т. е. как триггера со счетным входом. Для этого от входа D отключите резистор R4 с кнопочным выключателем SBJ. и соедините его с инверсным выходом Q, как показано на рис. 32, а. Теперь информацион-

ным входом триггера будет вход С. Подайте на него от генератора серию импульсов большой длительности. Как ведет себя D-триггер? По фронту первого же входного импульса он принимает единичное состояние, по фронту второго- нулевое, по фронту третьего-снова единичное и т. д. Следовательно, в таком режиме работы триггер по фронту каждого входного импульса меняет свое логическое состояние на противоположное. В результате частота импульсов на каждом выходе триггера оказывается вдвое меньшей частоты входных импульсов.

По проведенному опыту постройте графики, иллюстрирующие работу D-триггера в этом режиме. Они должны подучиться такими же, что и изображенные на рис. 32, б. Вывод напрашивается сам-в таком режиме D-триггер делит частоту входного сигнала на 2, т.
