Блок образцовых частот
В случае неполадок в этом узле проверяйте и испытывайте каждый разряд блока индикации раздельно с помощью индикаторов или, что лучше, электронного осциллографа.
Далее монтируйте и испытывайте блок образцовых частот (рис. 55). В нем, как и в блоке цифровой индикации, шины питания и блокировочные конденсаторы размещены на плате со стороны микросхем.
После проверки монтажа подайте на шины питания этого блока напряжение 5 В и, пользуясь светодиодным или транзисторным индикатором, проверьте егс работоспособность. При подключения индикатора к выходу микросхемы DD5 он должен мигать с частотой 1 Гц, к выходу микросхемы DD8-с частотой 10 Гц, а к выходу DD7-с частотой 100 Гц (на глаз незаметно). Затем сигналы с выходов этих микросхем подайте поочередно на вход С1 счетчика DD12 блока цифровой индикации. Работая в режиме счета, он будет индицировать число импульсов, поступающих на него с выходов трех ступеней делителя. Если все будет так, можно считать, что и генератор блока образцовых частот работает исправно.

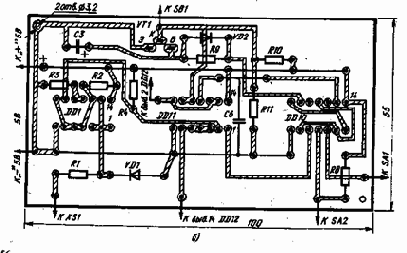

Формирователь импульсного напряжения, электронный ключ и устройство управления смонтированы на одной общей плате (рис. 56). Испытание этого узла частотомера начинайте с проверки работоспособности формирователя импульсов сигнала измеряемой частоты совместно с другими узлами и элементами прибора. Для этого вход S (вывод 4) триггера DD10.1 временно соедините с "заземленным" проводником (что равнозначно установке переключателя SA2 в положение "Счет"), вывод 6 инвертора DD11.2- с выводом 14 входа С1 счетчи-. ка DD12 и подайте на разъем XS1 сигнал с выхода микросхемы DD9 блока образцовых частот. Индикаторы должны высвечивать последовательно цифры от 1 до 999. При частоте импульсов 10 Гц, снимаемых с выхода микросхемы DD8, скорость счета импульсов возрастает в 10 раз.
Затем проводник, соединяющий вход S триггера DD10.1 с "заземленной" шиной питания, удалите (что соответствует установке переключателя SA2 в положение "Измерение"), вывод 8 инвертора DD11.3 соедините с шиной сброса счетчиков DD12, DD14, DD16 (предварительно удалив перемычку, которой эту шину ранее замыкали на "заземленный" проводник), вход С (вывод 3) триггера DDIO.
I соедините непосредственно с выходом блока образцовых частот (вывод 5 DD9), что равнозначно установке переключателя SA1 в положение "xl Гц", и одновременно с разъемом XS1. Теперь индикатор HG1 будет периодически, примерно через 1,5...2 с (в зависимости от длительности зарядки времязадающего конденсатора СЗ), высвечивать цифру 1 (1 Гц).
 |
 |
После этого подайте на вход частотомера переменное напряжение сети, пониженное трансформатором до 1...3 В,- индикаторы зафиксируют частоту 50 Гц. После испытания блоков частотомера прикрепите платы к пластине листового гетинакса (можно текстолита или другого изоляционного материала) в соответствии с рис. 52, а пластину укрепите на дне шасси. Соедините платы между собой и с другими деталями частотомера, установленными на лицевой и задней стенках шасси, многожильными монтажными проводниками в поливинилхлорид-ной изоляции.
Окончательно проверьте работу прибора в режимах "Счет" и "Измерение". Источниками сигнала по-прежнему могут служить импульсы, снимаемые с разных ступеней делителя блока образцовых частот.
Какие изменения, дополнения можно внести в цифровой частотомер!?
Начнем с формирователя импульсного напряжения, от которого в значительной степени зависят чувствительность и четкость работы измерительного прибора в целом. Может случиться, что в вашем распоряжении не окажется микросхемы К155ЛД1, представляющей собой два че-тырехвходовых расширителя по ИЛИ, которые во входном блоке частотомера работают в триггерном режиме.
Эту микросхему можно заменить одним из триггеров Шмитта микросхемы К155ТЛ1, если дополнить его однотранзисторным усилительным каскадом. Без предварительного усиления напряжения измеряемой частоты чувствительность частотомера будет хуже, чем с формирователем на микросхеме К155ЛД1.

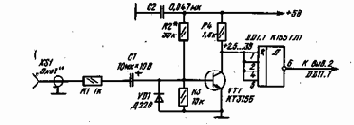

Схему такого варианта входного блока частотомера вы видите на рис. 57. Переменное напряжение измеряемой частоты через резистор R1 и конденсатор С1 подается на базу транзистора VT1 усилительного каскада, а с его нагрузочного резистора R4 - на вход триггера Шмитта DD1.1. Формируемые триггером импульсы, частота следования которых соответствует -частоте входного сигнала, снимаются с его выходного вывода 6 и далее поступают на входной вывод 2 электронного ключа DD11.1 управляющего устройства частотомера.
Какова роль кремниевого диода VD1 и резистора R1 на входе прибора? Диод ограничивает отрицательное напряжение на эмиттерном переходе транзистора. Пока напряжение входного сигнала не превышает 0,6...0,7 В, диод практически закрыт и не оказывает никакого влияния на работу транзистора как усилителя. Когда же амплитуда измеряемого сигнала оказывается больше этого порогового напряжения, диод при отрицательных по-лупернодах открывается и таким образом поддерживает на базе транзистора напряжение, не превышающее 0,7...0,8 В.- А резистор R1 предотвращает протекание через диод опасного для него тока лри входном сигнале повышенного напряжения.
Конденсатор С2 блокирует усилительный каскад и микросхему формирователя по цепи питания.
Налаживание формирователя сводится к подбору резистора R2. Добиваются, чтобы на коллекторе транзистора (относительно общего провода) было напряжение 2,5...3 В.
 |
